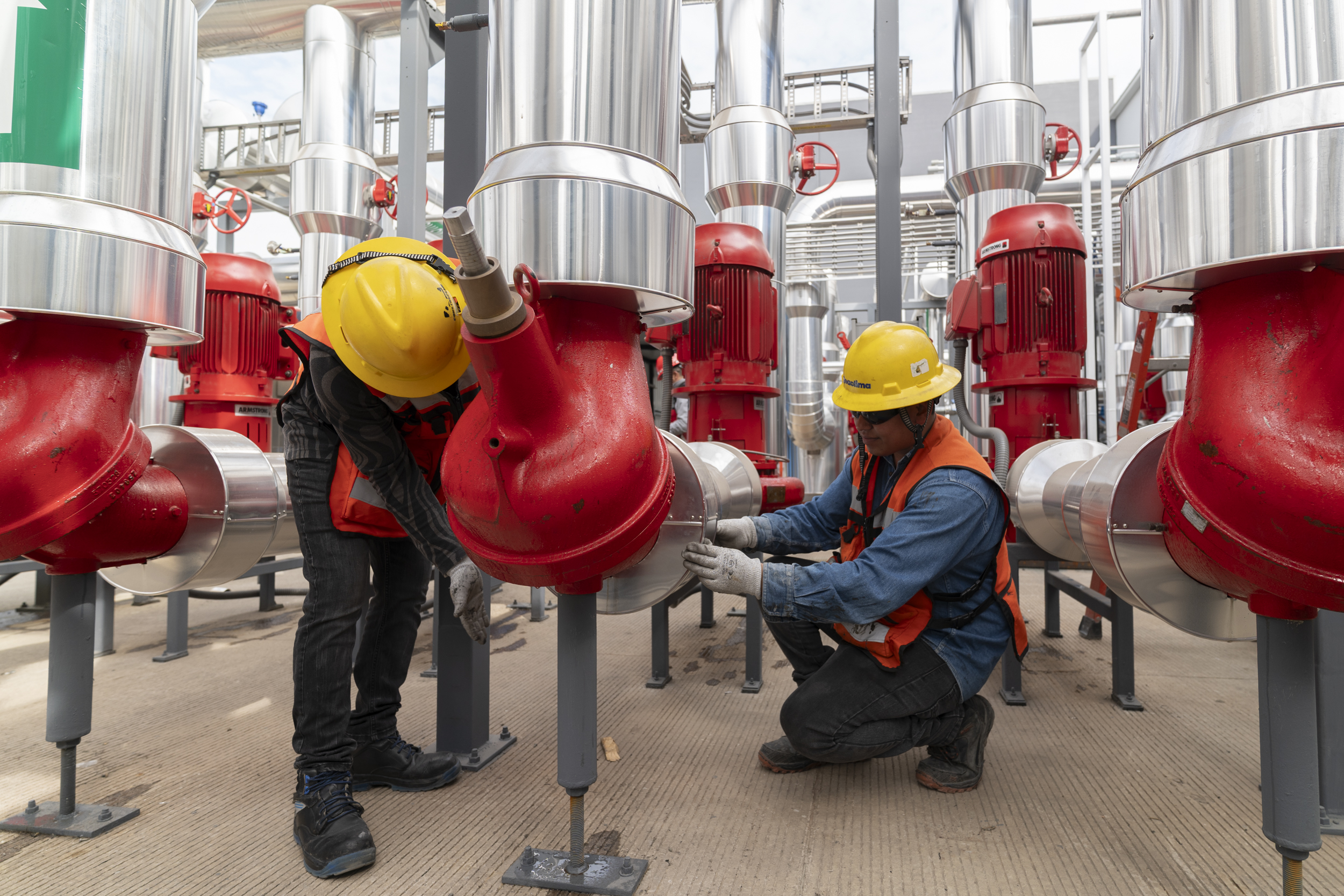

Ejecución e Instalación de Infraestructura de Liquid Cooling: Materiales, Procesos y Control de Calidad
Introducción: De la ingeniería conceptual a la realidad operativa
La transición de un diseño de ingeniería a un sistema operativo en una instalación de misión crítica exige precisión milimétrica, control de calidad exhaustivo y protocolos de comisionamiento que verifiquen el desempeño real frente a las especificaciones de diseño. Los sistemas de liquid cooling presentan complejidades adicionales respecto a las instalaciones de aire acondicionado convencional: operan con fluidos en proximidad directa a equipamiento electrónico de alto valor, requieren conexiones herméticas en múltiples puntos de interfaz y dependen de la integridad estructural de componentes sometidos a ciclos térmicos repetitivos.
Según el Annual Outage Analysis 2024 del Uptime Institute, el costo medio de un evento de downtime en un data center supera los $9,000USD por minuto, y más del 50% de las interrupciones graves originadas en infraestructura mecánica se vinculan a fallas en sistemas de enfriamiento. Esta cifra es la métrica que justifica el rigor que la disciplina exige en cada fase del proceso de instalación.
La instalación de infraestructura de liquid cooling es una disciplina que combina ingeniería de detalle, especificación rigurosa de materiales, ejecución bajo normativa internacional y comisionamiento sistemático antes de la energización del equipamiento IT. Este artículo presenta los principios técnicos y los criterios de calidad que rigen la ejecución profesional de proyectos en data centers de misión crítica, con base en la trayectoria de más de cinco décadas de Reaclima en climatización industrial y en proyectos hyperscale ejecutados en México.
Levantamiento as-built y coordinación BIM: Eliminación de interferencias antes de la construcción
Antes de iniciar trabajos de campo, una instalación profesional contempla un levantamiento tridimensional mediante escaneo LiDAR (Light Detection and Ranging). Esta tecnología captura la geometría exacta del espacio —incluidos elementos estructurales, bandejas de cables, tuberías existentes, ductos de HVAC, sistemas contra incendio y equipo mecánico— con precisión típica de ±2 mm.
La nube de puntos LiDAR se procesa con software de modelado BIM (Autodesk Revit, Bentley MicroStation u otras plataformas equivalentes) para generar un modelo digital tridimensional del sitio. Sobre ese modelo as-built, el equipo de ingeniería integra el diseño de tuberías primarias (FWS), tuberías secundarias (TCS), ubicación de CDUs, manifolds de rack, conexiones rápidas y soportería.
El software BIM ejecuta análisis de interferencias (clash detection) para identificar conflictos geométricos entre el diseño propuesto y los elementos existentes. Algunos ejemplos: cruces entre tuberías de refrigerante y bandejas de cables eléctricos; interferencia entre manifolds de rack y sistemas de detección de humo; conflicto entre soportes de tubería y anclajes estructurales preexistentes.
Resolver estos conflictos en la fase de modelado —antes de cortar tubería o realizar perforaciones— reduce significativamente el tiempo de instalación. Diversos reportes de la industria, entre ellos el BIM Adoption Report de Dodge Construction Network, documentan reducciones del orden de 30% a 40% en proyectos donde la coordinación BIM se integra desde el diseño. La práctica también elimina retrabajos y mitiga el riesgo de daño a infraestructura existente durante la construcción.
En proyectos hyperscale donde Reaclima ha participado, la coordinación BIM ha permitido identificar de forma sistemática interferencias críticas entre tuberías de agua helada y la infraestructura existente del data center antes del inicio de los trabajos, evitando interrupciones durante la fase de construcción.
Especificación de materiales: Tuberías, conexiones y fluidos refrigerantes
La durabilidad y confiabilidad de los sistemas de liquid cooling dependen de la correcta selección de materiales compatibles con el fluido refrigerante, las condiciones de presión y temperatura operativas y la normativa de construcción aplicable.
Tuberías y accesorios
La tubería para circuitos de liquid cooling se selecciona en función del tipo de fluido, la presión de operación y la ubicación (interior de rack, bajo piso falso, sobre estructura).
Tubería primaria (FWS) — Agua helada:
Acero negro Schedule 40 con recubrimiento epoxi interno para diámetros grandes (2"-6"). El recubrimiento previene la corrosión y reduce la rugosidad interna, lo que minimiza pérdidas por fricción.
Acero inoxidable 304/316 para instalaciones donde la calidad del agua puede presentar variaciones de pH o conductividad. Costo mayor, vida útil extendida.
CPVC Schedule 80 aplicable en circuitos de agua no tratada. Ventajas: bajo peso, resistencia a la corrosión y facilidad de instalación. Limitación: temperatura máxima de operación de 82 °C.
Tubería secundaria (TCS) — Circuitos de rack:
Cobre Type L es el estándar de la industria para circuitos secundarios. Alta conductividad térmica, soldabilidad excelente y disponibilidad universal. Diámetros típicos: 1/2" a 2".
Acero inoxidable flexible corrugado para conexiones que requieren flexibilidad (acometida a CDUs y manifolds de rack). Permite absorber dilatación térmica sin transmitir esfuerzos a las juntas.
Tubería multicapa (PEX-AL-PEX) compuesta de polietileno reticulado con capa intermedia de aluminio. Ventajas: bajo peso, flexibilidad y resistencia a la corrosión. Limitación: presión máxima del orden de 10 bar.
Conexiones y accesorios
Conexiones soldadas vs. mecánicas. Las conexiones permanentes en cobre se ejecutan mediante soldadura fuerte (brazing) con aleaciones de plata. La soldadura fuerte trabaja a temperaturas elevadas y crea una junta metalúrgica que iguala o supera la resistencia mecánica del tubo base. La normativa de referencia es AWS D10.13/D10.13M — Recommended Practices for the Brazing of Copper Tubing and Fittings, que establece los principios de preparación de superficies, fundente, calentamiento controlado, aporte por capilaridad y enfriamiento natural.
Las conexiones mecánicas (flare fittings, compression fittings) se reservan para puntos que requieren desarmado periódico para mantenimiento. Los compression fittings utilizan ferrules de latón o acero inoxidable que se comprimen contra el tubo mediante rosca, sellando sin necesidad de soldadura.
Conectores rápidos (Quick Disconnects). Los manifolds de rack integran conectores rápidos que permiten el hot-swap de servidores sin drenar el sistema completo. Los conectores grado data center incorporan: válvulas de cierre automático bidireccional —al desconectar, ambas mitades sellan, conteniendo el fluido en ambos lados—; sellado redundante con anillos O-ring de EPDM o Viton; mecanismo de bloqueo positivo que evita desconexiones accidentales por vibración o manipulación; y cuerpo en aleaciones resistentes a corrosión.
Los fabricantes especializados en thermal management para data centers ofrecen conectores certificados con presiones de operación que cubren todo el rango requerido por circuitos primarios y secundarios, y con fugas residuales mínimas conforme a especificación de fabricante.
Fluidos refrigerantes y tratamiento de agua
Circuitos primarios (FWS). El agua helada requiere tratamiento químico para prevenir corrosión, incrustaciones y crecimiento biológico. El programa típico incluye inhibidores de corrosión (molibdatos, nitritos o azoles que forman película protectora en superficies metálicas); control de pH en rango ligeramente alcalino para minimizar la corrosión galvánica; biocidas en aplicación periódica para control de bacterias y algas; y filtración por cartucho para remoción de sedimentos.
Circuitos secundarios (TCS). Los fluidos en contacto directo con servidores cumplen requisitos más estrictos. La especificación habitual contempla agua desionizada con propilenglicol o etilenglicol al 30-50%, conductividad eléctrica baja y pH controlado en rango alcalino. El glicol reduce el punto de congelación y actúa como inhibidor de corrosión. Las formulaciones con aditivos antiespumantes y estabilizadores térmicos extienden de forma considerable la vida útil del fluido en operación.
Fluidos dieléctricos engineered para inmersión o aplicaciones donde el contacto con componentes eléctricos es probable. La línea histórica 3M Novec fue descontinuada en 2025 como parte de la salida de 3M del mercado de PFAS; la oferta vigente incluye alternativas de fabricantes especializados que requieren manipulación con equipo de protección personal y almacenamiento en recipientes sellados para evitar contaminación con humedad.
Aislamiento térmico de tuberías
Las tuberías de agua fría deben aislarse para prevenir condensación y pérdidas térmicas. Las soluciones habituales son elastómero celular cerrado —espesor variable según diámetro, con barrera de vapor integrada— o fibra de vidrio con barrera de vapor para tubería primaria de gran diámetro, con envolvente de aluminio o PVC para protección mecánica.
La aplicación del aislamiento debe ser continua, sin discontinuidades en codos, tees o válvulas. Las penetraciones en muros o pisos requieren sellado hermético para evitar el bypass de aire húmedo.
Procesos de instalación: Secuencia de trabajos y puntos de inspección
La ejecución de trabajos sigue una secuencia controlada que minimiza interferencias entre oficios y garantiza acceso para inspecciones de calidad.
Fase 1: Soportería y anclajes estructurales
La tubería de liquid cooling presenta cargas significativas cuando está llena de fluido. Como referencia, una tubería de cobre Type L de 2" pesa aproximadamente 1.45 kg/m vacía y 3.45 kg/m llena de agua, conforme a la dimensión nominal de ASTM B88. Los soportes deben dimensionarse para la condición de tubería llena más un factor de seguridad apropiado para la aplicación.
Los soportes de uso habitual en este tipo de instalación son tipo clevis, abrazaderas ajustables y trapeze hangers fabricados en acero galvanizado o acero inoxidable. Los anclajes a losa de concreto se ejecutan con expansores químicos (resina epoxi) o mecánicos (wedge anchors) certificados para la carga de tracción especificada por el fabricante del anclaje.
El espaciamiento entre soportes sigue los lineamientos de ASME B31.9 — Building Services Piping: tubería de cobre 1/2"-3/4", soporte cada 1.8 m; cobre 1"-2", soporte cada 2.4 m; acero 2"-4", soporte cada 3.0 m.
Fase 2: Tendido y conexión de tuberías
El tendido de tuberías sigue el trazado del modelo BIM. Los puntos clave de control son: pendiente mínima hacia los puntos de drenaje para permitir purga completa durante el mantenimiento; instalación de válvulas de venteo automático en los puntos altos del circuito para evacuar burbujas durante el llenado y la operación; y válvulas de aislamiento (bola o mariposa) en posiciones estratégicas para seccionar el sistema durante el mantenimiento sin necesidad de drenaje completo.
Las soldaduras se ejecutan por personal certificado conforme a AWS D10.13/D10.13M — Recommended Practices for the Brazing of Copper Tubing and Fittings. La práctica reconocida en instalaciones de misión crítica contempla inspección visual sistemática de las juntas brazadas, en la que se verifica la penetración de la aleación, la ausencia de porosidad o cavidades, la uniformidad del filete de soldadura y la limpieza de residuos de fundente.
Fase 3: CDUs, bombas y equipamiento mecánico
Las Coolant Distribution Units se instalan en las ubicaciones definidas en el diseño, típicamente en hot aisles o en salas mecánicas dedicadas. Los CDUs de gran capacidad (clase 2 MW) presentan pesos del orden de varias toneladas en operación con refrigerante, lo que demanda verificación estructural del piso o losa que los soporta.
La instalación contempla nivelación de precisión con instrumentos digitales —la falta de nivel puede causar circulación inadecuada o formación de bolsas de aire—; alineación de bridas entre el CDU y las tuberías de suministro/retorno para evitar esfuerzos mecánicos en las juntas; conexión eléctrica trifásica de las bombas de velocidad variable con protección contra sobrecarga y arranque suave para evitar picos de corriente; configuración de los variadores de frecuencia (VFD) con rampas de aceleración y desaceleración acordes a la inercia hidráulica del sistema; e integración al BMS o DCIM mediante sensores de temperatura, presión, flujo y calidad de refrigerante para visualización en tiempo real.
Fase 4: Manifolds de rack y conexiones en servidores
Los manifolds se instalan en la parte superior o trasera del rack, según la configuración de los servidores. Los manifolds comerciales especializados integran conectores rápidos espaciados según la configuración (1U, 2U, blade); sensores de temperatura en cada puerto de suministro y retorno; válvulas de aislamiento individual por servidor; y detección de fugas mediante sensores de humedad.
La conexión de cold plates a manifolds sigue los protocolos del fabricante de servidores, que típicamente especifican: torque de apriete de los conectores rápidos, secuencia de conexión y verificación visual de acople positivo.
Pruebas hidrostáticas y comisionamiento: Verificación de hermeticidad antes de la energización
El comisionamiento de los sistemas de liquid cooling toma como referencia los protocolos definidos en ASHRAE Guideline 1.1 — HVAC&R Technical Requirements for the Commissioning Process y las especificaciones del fabricante del equipamiento.
Pruebas de presión hidrostática
La prueba hidrostática verifica la hermeticidad del sistema antes de introducir fluidos de operación costosos o energizar equipamiento IT. El protocolo estándar comprende cuatro etapas.
La prueba hidrostática verifica la hermeticidad del sistema antes de introducir fluidos de operación costosos o energizar equipamiento IT. La práctica reconocida por la industria contempla cuatro etapas conceptuales: limpieza interna de tuberías, llenado controlado del sistema con agua de prueba, presurización a un múltiplo de la presión máxima de operación —el factor habitual conforme a ASME B31.9 es 1.5×, sostenido durante el periodo definido por especificación— y, finalmente, inspección sistemática de fugas en juntas, conexiones, bridas y válvulas.
La detección de fugas combina inspección visual (formación de gotas o manchas de humedad), uso de papel absorbente en juntas críticas y, cuando procede, detección acústica en circuitos presurizados con nitrógeno. Cualquier fuga detectada exige la despresurización del sistema, la reparación de la junta defectuosa y la repetición íntegra de la prueba hidrostática hasta alcanzar el criterio de aceptación.
Comisionamiento funcional del equipamiento
Tras la aprobación de la prueba hidrostática, el comisionamiento funcional cubre cuatro frentes: llenado con fluido de operación previo secado del sistema y verificación de la concentración de glicol; pruebas de caudal y presión diferencial con medición en puntos de prueba y ajuste de válvulas de balance para asegurar distribución uniforme entre racks; verificación de instrumentación y respuesta de los VFDs ante señales de control (4-20 mA, Modbus, BACnet), incluyendo simulación de fallas para validar protocolos de aislamiento y alarmas; y pruebas de carga térmica que verifican el Delta T alcanzado, el PUE real frente al de diseño y la estabilidad térmica del sistema bajo carga sostenida.
El cierre del comisionamiento se documenta mediante certificados de prueba, reportes de medición y protocolos de aceptación que constituyen la trazabilidad técnica del proyecto.
Conclusión: Precisión en la ejecución, confiabilidad en la operación
La instalación de sistemas de liquid cooling para data centers de misión crítica no admite improvisación. Cada junta, cada conexión y cada válvula de aislamiento es un punto potencial de falla que puede comprometer la continuidad operativa de infraestructura de procesamiento de alto valor.
