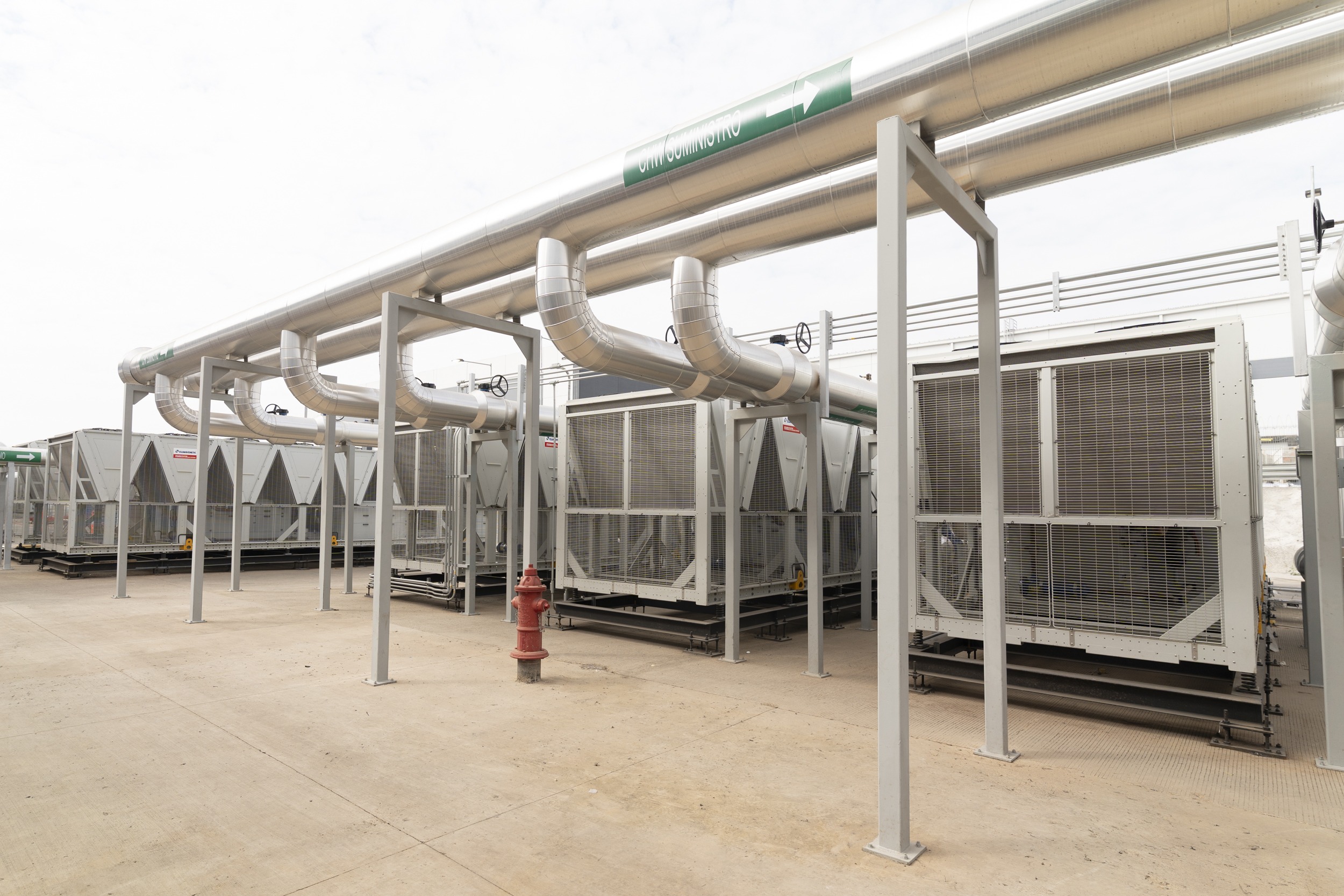

Del equipo local a la planta central
Cuando el proyecto pide una planta, no una unidad
En todo proyecto industrial o comercial de escala suficiente llega un momento en que la climatización deja de resolverse con equipos distribuidos —unidades paquete, minisplits, sistemas ductados independientes— y empieza a exigir una planta central: producción concentrada de frío en un solo punto y distribución hidráulica al resto de la instalación. La transición no es una elección estética; es una consecuencia técnica.
Los equipos distribuidos son rápidos de instalar, toleran cambios y funcionan bien en escalas bajas y medias. La planta central se justifica cuando entran en juego tres condiciones: escala sostenida, continuidad térmica que no admite ventanas de interrupción, y control preciso de zonas con demandas distintas conviviendo bajo la misma envolvente.
El ASHRAE Handbook — HVAC Systems and Equipment identifica precisamente estos tres criterios como los umbrales que trasladan un proyecto del catálogo de equipos distribuidos hacia arquitecturas centralizadas. Es la lectura que respalda, desde la industria, el momento en que la planta deja de ser una opción entre varias y se convierte en la única técnicamente sostenible.
La planta de agua helada: tres decisiones que la definen
Una planta de agua helada (Chilled Water Plant) produce agua fría en un chiller y la distribuye por una red hidráulica a las unidades que climatizan las áreas de proceso. El principio es simple. Las tres decisiones de diseño que determinan si la planta cumple o defrauda son, en cambio, decisivas.
La primera es la arquitectura del circuito. Un esquema primario-secundario separa el circuito del chiller del circuito de distribución con dos grupos de bombeo distintos; un esquema de flujo primario variable opera con un solo circuito y bombas moduladoras. El ASHRAE Handbook — HVAC Systems and Equipment describe ambas como opciones canónicas con perfiles distintos de estabilidad, eficiencia y respuesta ante carga variable.
La segunda es la ruta del rechazo térmico. Hacia dónde va el calor que el chiller extrae del proceso: torres de enfriamiento con agua, condensadores enfriados por aire o configuraciones híbridas. Cada opción tiene implicaciones directas sobre la eficiencia energética —regulada por el ASHRAE 90.1— y sobre el consumo hídrico y la huella física de la instalación.
La tercera es la lógica de control. La capa que decide cuándo entra o sale un chiller, cómo modula contra la carga real, cómo responden las bombas ante la demanda y cómo la planta sostiene su envolvente de operación ante cambios de ocupación, clima exterior y carga térmica interna. Es donde se juega la diferencia entre el rendimiento proyectado y el real. La experiencia de campo de Reaclima confirma un principio recurrente: corregir un error de dimensionamiento después de la puesta en marcha se paga varias veces.
Redundancia mecánica: el diseño que resiste una falla individual
Cuando el proceso no tolera una ventana de interrupción, la redundancia deja de ser una adición posterior y se vuelve arquitectura mecánica de la planta. El ASHRAE Handbook — HVAC Applications y las clasificaciones Tier del Uptime Institute reconocen configuraciones N+1 (una unidad adicional por encima de la capacidad requerida) o 2N (duplicación completa), aplicadas no solo a los chillers sino también a las bombas, las torres y la ductería que los conecta.
A esa arquitectura se suman los elementos que la hacen operativa: válvulas de aislamiento para dar mantenimiento sin bajar el sistema, bypasses que sostienen el flujo durante las transiciones, y lógica de conmutación automática que ejecuta el relevo sin intervención manual. La diferencia entre una planta con redundancia real y una con equipo duplicado no está en el número de máquinas: está en los diagramas hidráulicos y de control que se firmaron antes de la instalación.
Cuando la densidad térmica supera al aire: el papel del Liquid Cooling
Durante años el enfriamiento por aire fue suficiente para prácticamente toda carga de cómputo. Ese equilibrio se rompió con las cargas actuales de inteligencia artificial y cómputo de alto rendimiento (HPC). Cuando la densidad por rack supera el techo funcional del aire tradicional —cercano a los 20 kilowatts por rack según la ASHRAE TC 9.9— la respuesta deja de ser un equipo más grande y pasa a ser un cambio de medio de transferencia de calor.
El Liquid Cooling se articula en varias arquitecturas —direct-to-chip, inmersión, rear-door heat exchanger— y cada una tiene condiciones específicas de fluido, materiales y acoplamiento con la planta central. La ASHRAE TC 9.9 documenta las clases de ambiente y densidades térmicas donde estas arquitecturas se vuelven necesarias, y el Open Compute Project publica especificaciones abiertas para su implementación. El punto operativo es directo: el Liquid Cooling no reemplaza a la planta de agua helada; se apoya en ella. Detrás de un rack refrigerado por líquido hay, en la mayoría de los casos, un chiller que sostiene el bucle. Son piezas de un mismo sistema, no alternativas.
La planta como palanca de eficiencia
Las decisiones de diseño de la planta —arquitectura del circuito, ruta del rechazo térmico, lógica de control— tienen efecto directo sobre los indicadores globales de consumo energético e hídrico de la instalación. En centros de datos, el indicador de referencia es el PUE (Power Usage Effectiveness), definido por The Green Grid: el PUE promedio global de la industria se mantiene cerca de 1.58 según el reporte anual del Uptime Institute, mientras los sitios de mejor desempeño operan por debajo de 1.3. La brecha se explica en buena medida en el diseño del sistema de rechazo térmico y en la lógica de control de la planta.
El WUE (Water Usage Effectiveness), también definido por The Green Grid, cuantifica los litros de agua por kilowatt-hora de cómputo. En regiones con estrés hídrico —una parte creciente del territorio mexicano— la ruta de rechazo térmico y las tecnologías de recuperación de agua determinan si el sitio obtiene o no permisos. La ASHRAE 90.4 (Standard for Energy Efficiency for Data Centers) formaliza ambos indicadores como requisitos de diseño, no como aspiraciones.
Reaclima en el campo: agua helada y Liquid Cooling para operación tecnológica
Reaclima opera hoy servicios de planta de agua helada y sistemas de Liquid Cooling con equipos Vertiv para una de las empresas tecnológicas de mayor escala con operaciones de manufactura en México. Cada una de las decisiones técnicas —arquitectura del circuito, redundancia mecánica, lógica de control— se ejecuta ahí bajo la exigencia de operación continua. Es el terreno donde el diseño se convierte en desempeño verificable, y el aprendizaje que se acumula alimenta a cada nuevo proyecto que atendemos.
Criterio Reaclima para hospital: agua helada + sistema de control
En instalaciones hospitalarias los estándares generales de HVAC admiten distintas soluciones tecnológicas. La ANSI/ASHRAE/ASHE 170 establece los requisitos de ventilación y presión diferencial; el ASHRAE Handbook — HVAC Applications reconoce sistemas de agua helada, sistemas de expansión directa y VRV como opciones técnicamente viables para distintos tipos de instalaciones sanitarias. El marco normativo no impone una única tecnología: la lectura relevante aquí es de operación, no de cumplimiento.
La experiencia de campo de Reaclima en instalaciones hospitalarias ha llevado a una recomendación consistente: para la multi-carga térmica del hospital —áreas administrativas, áreas clínicas, quirófanos y salas críticas conviviendo bajo la misma envolvente— la primera opción es una planta de agua helada integrada a un sistema de control centralizado. La razón es el comportamiento operativo. La planta con control centralizado responde con mayor previsibilidad a la variabilidad térmica del inmueble a lo largo del día, tolera mejor los picos de ocupación y ofrece una ruta de mantenimiento más ordenada. Es un criterio Reaclima basado en operación acumulada, no una regla del estándar.
Un aliado técnico para el proyecto que exige planta central
Cuando un proyecto exige planta central —por escala, por continuidad, por criticidad— la diferencia entre una planta que sostiene la operación y una que la limita se decide en la etapa de diseño. Arquitectura del circuito, redundancia mecánica, lógica de control, dimensionamiento correcto, disciplina de ejecución. Cada una de estas decisiones tiene consecuencias que operan 24/7 durante toda la vida útil de la instalación.
Reaclima opera este tipo de proyectos con equipo técnico desplegado en instalaciones tecnológicas de gran escala y con historial en el sector hospitalario, farmacéutico y de manufactura industrial. Si su próxima instalación requiere una planta de agua helada de escala, sistemas de Liquid Cooling articulados a ella, o la ingeniería que ambas decisiones exigen, conversemos.
